Uma força pequena pode produzir movimentos gigantescos quando atua no ritmo adequado. Mas o desabamento de uma das pontes mais famosas da história revela um fenômeno ainda mais surpreendente: uma estrutura pode alimentar suas próprias oscilações.
Imagine uma criança brincando em um balanço.
Você dá um pequeno empurrão. Ela se afasta, retorna e recebe outro empurrão. Depois de alguns movimentos, o balanço começa a atingir alturas cada vez maiores.
O interessante é que você não precisa aumentar a intensidade dos empurrões. Basta aplicá-los nos momentos adequados.
Agora imagine que, em vez de um balanço, estivéssemos falando de uma estrutura de milhares de toneladas.
Seria possível produzir movimentos enormes utilizando forças relativamente pequenas?
A resposta é sim. E a explicação está em uma das propriedades mais interessantes dos sistemas físicos: a maneira como eles respondem a forças que variam no tempo.
Mas essa história também contém um erro bastante difundido nos livros e nas aulas de Física.
Em 7 de novembro de 1940, a ponte de Tacoma Narrows, nos Estados Unidos, sofreu oscilações violentas e desabou. Durante décadas, o episódio foi apresentado como um exemplo clássico de ressonância.
O problema é que essa explicação, embora didaticamente atraente, não descreve corretamente o mecanismo principal do acidente.
Para compreender o que realmente aconteceu, precisamos começar pela Matemática.
Toda estrutura possui uma maneira própria de vibrar
Imagine uma massa presa à extremidade de uma mola.
Quando puxamos a massa e a soltamos, ela começa a oscilar. A mola exerce uma força que tenta devolver a massa à posição de equilíbrio.
Para pequenas deformações, podemos utilizar a lei de Hooke:
Nessa expressão, k representa a constante elástica da mola e x, o deslocamento em relação à posição de equilíbrio. O sinal negativo indica que a força restauradora atua no sentido contrário ao deslocamento.
Aplicando a segunda lei de Newton:
Reorganizando:
Essa é uma equação diferencial que descreve o movimento harmônico simples. Uma de suas soluções é:
A grandeza ω₀ representa a frequência angular natural do sistema:
A frequência em hertz é:
Essa expressão revela algo importante: a frequência natural depende das propriedades físicas do sistema, e não simplesmente da intensidade da força utilizada para colocá-lo em movimento.
Uma mola mais rígida tende a produzir oscilações mais rápidas. Uma massa maior tende a produzir oscilações mais lentas.
Em estruturas reais, como pontes e edifícios, existem diversas frequências naturais associadas a diferentes modos de vibração. Uma estrutura pode oscilar verticalmente, lateralmente ou apresentar movimentos de torção.
O que acontece quando aplicamos uma força periódica?
Agora vamos acrescentar uma força externa que varia periodicamente.
Ela pode representar os empurrões de uma pessoa em um balanço, a vibração de um motor ou uma força produzida por algum mecanismo oscilatório.
Precisamos considerar também que sistemas reais perdem energia. Parte da energia mecânica é dissipada por atrito, resistência do ar e deformações internas.
Uma representação simplificada dessas perdas é uma força proporcional à velocidade:
Combinando esses elementos, chegamos à equação do oscilador harmônico forçado e amortecido:
Essa equação reúne três características fundamentais: inércia, elasticidade e amortecimento. Ela também descreve como uma força periódica externa pode transferir energia ao sistema.
É aqui que surge a ressonância.
Por que o ritmo pode importar mais que a força?
A resposta estacionária do oscilador possui uma amplitude dada por:
Quando a frequência da força externa se aproxima da frequência natural do sistema, o termo k − mω² se aproxima de zero. Consequentemente, a amplitude pode aumentar significativamente.
Esse é o fenômeno da ressonância.
Em um sistema com amortecimento pequeno, a resposta máxima ocorre muito perto da frequência natural. Entretanto, a amplitude não cresce indefinidamente em sistemas reais. O amortecimento, as não linearidades e outros mecanismos físicos limitam a resposta.
Podemos visualizar isso com um exemplo numérico. Considere uma massa de 1 kg presa a uma mola com constante elástica de 100 N/m.
Suponha uma força periódica de amplitude 1 N e um coeficiente de amortecimento de 2 N·s/m.
Quando a força oscila com frequência angular de 5 rad/s, a amplitude estacionária é aproximadamente 1,32 cm. Mas, quando a frequência se aproxima de 10 rad/s, a amplitude chega a cerca de 5 cm.
A força externa continua tendo exatamente a mesma amplitude. O que mudou foi sua frequência.
A conexão com a energia
Existe outra maneira de compreender o fenômeno. No oscilador massa-mola ideal, a energia mecânica total é proporcional ao quadrado da amplitude:
Se a amplitude dobra, a energia quadruplica. Se triplica, a energia aumenta nove vezes.
Portanto, pequenas alterações na amplitude podem representar diferenças expressivas na energia armazenada no movimento.
É por isso que os empurrões sucessivos no balanço funcionam. Quando aplicados com a fase adequada, transferem energia ao sistema. O amortecimento atua no sentido contrário: retira energia do movimento.
Esse princípio aparece em instrumentos musicais, máquinas industriais e circuitos eletrônicos. A conexão matemática com a Trigonometria é direta, pois funções senoidais representam movimentos periódicos. Já discutimos essa relação em A Trigonometria e sua importância na resolução de problemas da humanidade.
Então foi isso que derrubou a ponte de Tacoma?
Não exatamente.
A ponte de Tacoma Narrows foi inaugurada em julho de 1940. Sua estrutura era particularmente flexível, e movimentos consideráveis já haviam sido observados durante a construção.
Em novembro daquele ano, sob a ação do vento, a ponte começou a apresentar oscilações cada vez mais intensas. As imagens do desabamento se tornaram famosas.
Durante muito tempo, a explicação popular foi que o vento teria produzido uma força periódica cuja frequência coincidiu com a frequência natural da ponte. Seria, portanto, um caso de ressonância forçada.
Mas a investigação do acidente apontou um mecanismo mais complexo: a instabilidade aeroelástica conhecida como flutter torsional.
A diferença é fundamental.
Na ressonância forçada tradicional, existe uma excitação periódica externa que alimenta o movimento.
No flutter, o próprio movimento da estrutura modifica as forças aerodinâmicas que atuam sobre ela. Essas forças, por sua vez, podem aumentar ainda mais o movimento.
Forma-se um mecanismo de realimentação. A estrutura oscila, altera o escoamento do ar e recebe forças que intensificam suas oscilações.
Esse processo pode se tornar instável mesmo sem uma força externa periódica previamente estabelecida.
A distinção entre ressonância e flutter é discutida em materiais técnicos da American Physical Society e do Washington State Department of Transportation.
Quando o movimento começa a alimentar a si mesmo

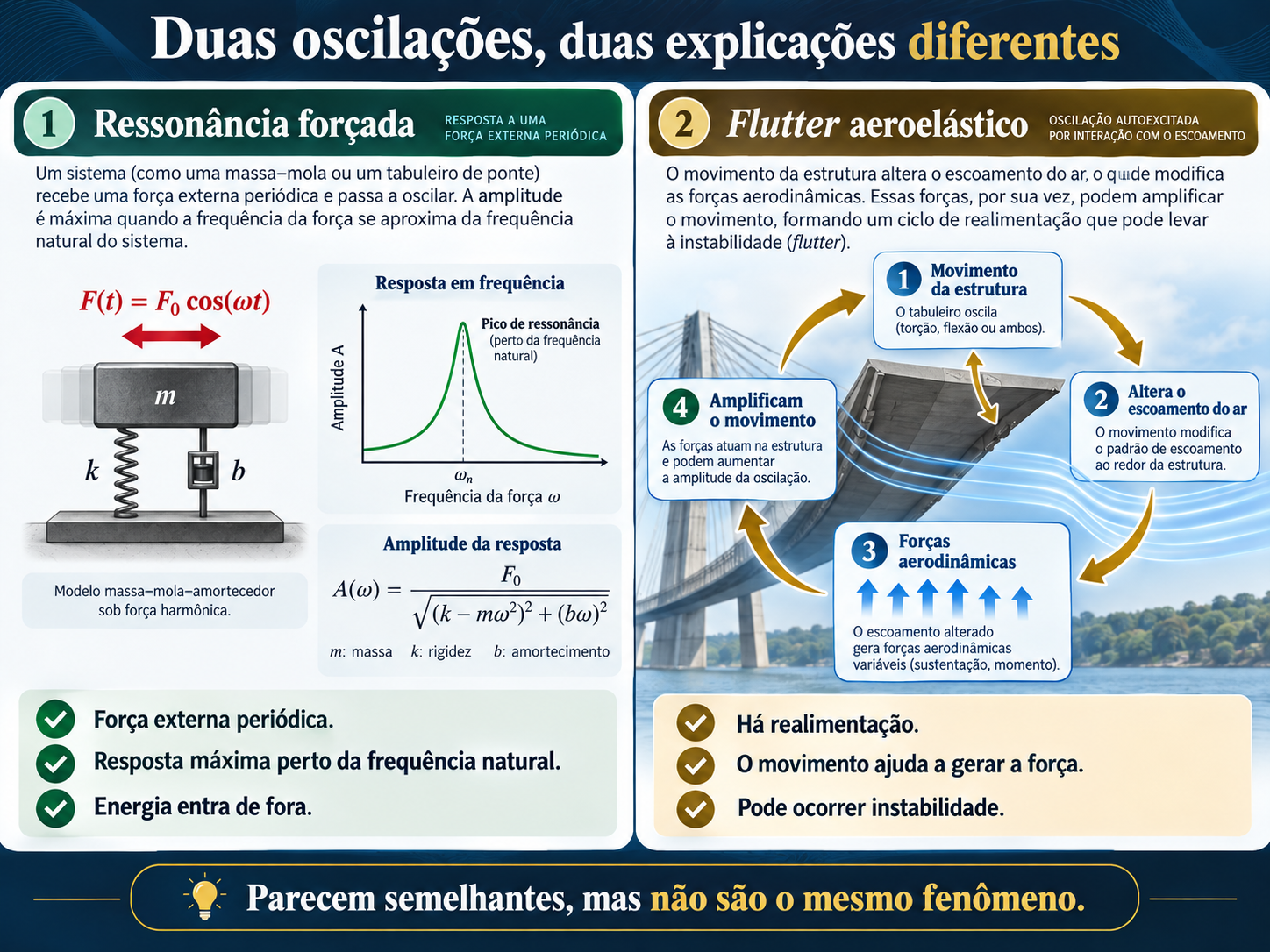

A diferença entre ressonância forçada e flutter pode ser compreendida pela maneira como a energia entra no sistema.
No primeiro caso, uma força periódica externa fornece energia. No segundo, a interação entre a estrutura e o escoamento pode criar forças aerodinâmicas que fornecem energia ao movimento.
O sistema deixa de responder passivamente ao vento. Seu próprio movimento passa a influenciar as forças que recebe.
Essa interação é chamada de acoplamento fluido-estrutura.
Em determinadas condições, o amortecimento efetivo de um modo de vibração pode se tornar negativo. Isso significa que, em vez de reduzir a amplitude, o mecanismo aerodinâmico contribui para aumentá-la.
A oscilação pode crescer até atingir limites estruturais. Foi esse tipo de instabilidade que desempenhou o papel central no desabamento da ponte de Tacoma.
Portanto, o acidente não deve ser explicado simplesmente como uma coincidência entre a frequência do vento e a frequência natural da ponte.
A Matemática permite enxergar o que não conseguimos observar diretamente
Um dos aspectos mais interessantes da Física é que diferentes fenômenos podem ser descritos por estruturas matemáticas semelhantes.
A equação diferencial de um sistema mecânico pode apresentar analogias com equações utilizadas para estudar circuitos elétricos. Funções trigonométricas aparecem na descrição de ondas, vibrações e movimentos periódicos. Derivadas permitem relacionar posição, velocidade e aceleração.
Essa relação entre derivadas e movimento foi explorada em O velocímetro nunca mede o agora: a matemática escondida em cada movimento.
Mas existe uma característica ainda mais importante.
A Matemática não serve apenas para calcular resultados. Ela permite distinguir mecanismos que parecem semelhantes quando observados superficialmente.
Duas estruturas podem apresentar oscilações visualmente parecidas, embora estejam submetidas a processos físicos diferentes.
É por isso que uma boa explicação científica não pode se limitar a encontrar uma fórmula que pareça compatível com o fenômeno. Precisamos compreender quais hipóteses sustentam o modelo e se elas realmente descrevem a situação estudada.
Na última segunda-feira, vimos algo semelhante ao investigar por que o arco-íris aparece próximo de 42 graus. A Matemática permitiu compreender uma regularidade física que seria difícil de explicar apenas pela observação.
Uma leitura para aprofundar
Para aprofundar a compreensão conceitual de oscilações, ondas e outros fenômenos físicos, uma boa referência é Física Conceitual, de Paul G. Hewitt. A obra privilegia a interpretação física dos fenômenos antes do formalismo matemático mais pesado, sendo uma boa ponte entre intuição e modelagem.
A pergunta que permanece
A história da ponte de Tacoma nos ensina duas lições.
A primeira é que forças relativamente pequenas podem produzir efeitos enormes quando interagem com determinadas propriedades de um sistema.
A segunda é que nem toda explicação intuitiva, mesmo quando utiliza conceitos científicos corretos, descreve adequadamente um acontecimento real.
A ressonância existe. O flutter aeroelástico também. Ambos envolvem oscilações e transferência de energia, mas não são o mesmo fenômeno.
E confundi-los pode nos impedir de compreender precisamente aquilo que desejamos explicar.
Talvez a pergunta mais interessante não seja por que uma ponte tão grande conseguiu oscilar daquela maneira.
Talvez seja outra:
Se dois fenômenos podem produzir praticamente o mesmo resultado, como podemos ter certeza de que compreendemos a causa — e não apenas encontramos uma fórmula capaz de reproduzir o que observamos?
